- 口徑：DN15~200mm
- 全通徑設計、響應迅速、密封性好
- 密封數控精車、扭矩大小均衡、使用壽命長
- 下沉式壓蓋設計 預緊閥桿處密封更便捷
- 防火防靜電結構，符合API607、GB/T6899等標準規范
- 可適用纖維和微小顆粒的懸濁液及粘性介質

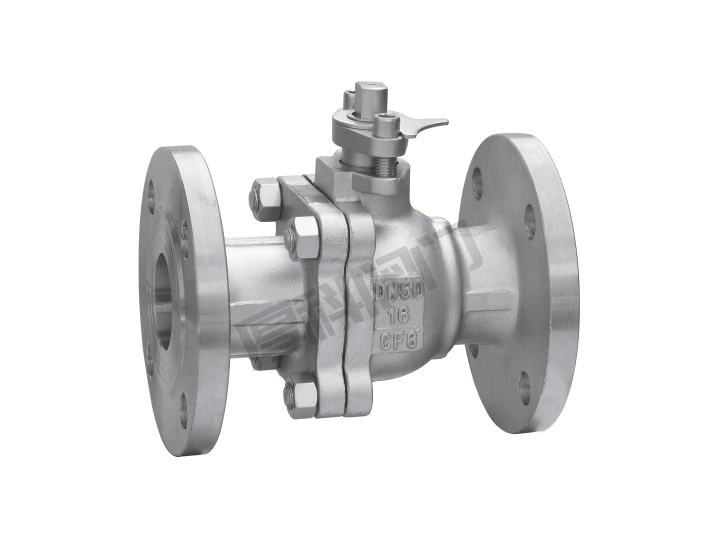

產品概述 Overview
球閥的球體是浮動的，在介質壓力作用下，球體能產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。 浮動球球閥的結構簡單，密封性好，但球體承受工作介質的載荷全部傳給了出口密封圈，因此要考慮密封圈材料能否經受得住球體介質的工作載荷，在受到較高壓力沖擊時，球體可能會發生偏移。
結構特點 Structural Characteristics
浮動軟密封不銹鋼球閥用于PN16~PN64的各種管路上，用于截斷或接通管路中的介質，選用不用的材質，可分別適用于水、蒸汽、 油品、液化氣、天然氣、煤氣、醋酸、氧化性介質、尿素等多種介質。
1.?在各種閥門中，球閥的流動阻力小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無阻力的流過。
2. 球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕、便于管道安裝。
標準規范 Standard Specification
| 設計標準 | 結構長度 | 法蘭連接尺寸 | 試驗與檢驗 | 壓力-溫度 |
| GB/T 12237 | GB/T 12237 | JB/T 79 HG/T 20592 | GB/T 13927 | GB/T 12224 |
性能規范 Performance Specifications
| 試驗壓力 | 公稱壓力(MPa) | |||
| 1.6 | 2.5 | 4.0 | 6.4 | |
| 殼體試驗壓力 | 2.4 | 3.8 | 6.0 | 9.6 |
| 密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 |
| 密封試驗 | 0.5-0.7 | |||
| 適用介質 | C 水、蒸汽、油品 |
P 硝酸類 |
R 醋酸類 |
|
| 適用溫度 | ≤200℃ | |||
零件材料 Part Material
| 名稱 | 材料 | |
| 閥體/閥蓋 | A351 CF8 | A351 CF8M |
| 球體 | SS304 | SS316 |
| 閥桿 | ?SS304 | ?SS316 |
| 閥座 | PTFE/PPL | |
| 填料/墊片 | PTFE | |
| 螺栓 | A193-B8 | |
| 螺母 | A194-8 | |
| 手柄 | 鑄鋼 | |
其他特殊材質或特殊溫度可根據客戶要求設計選型

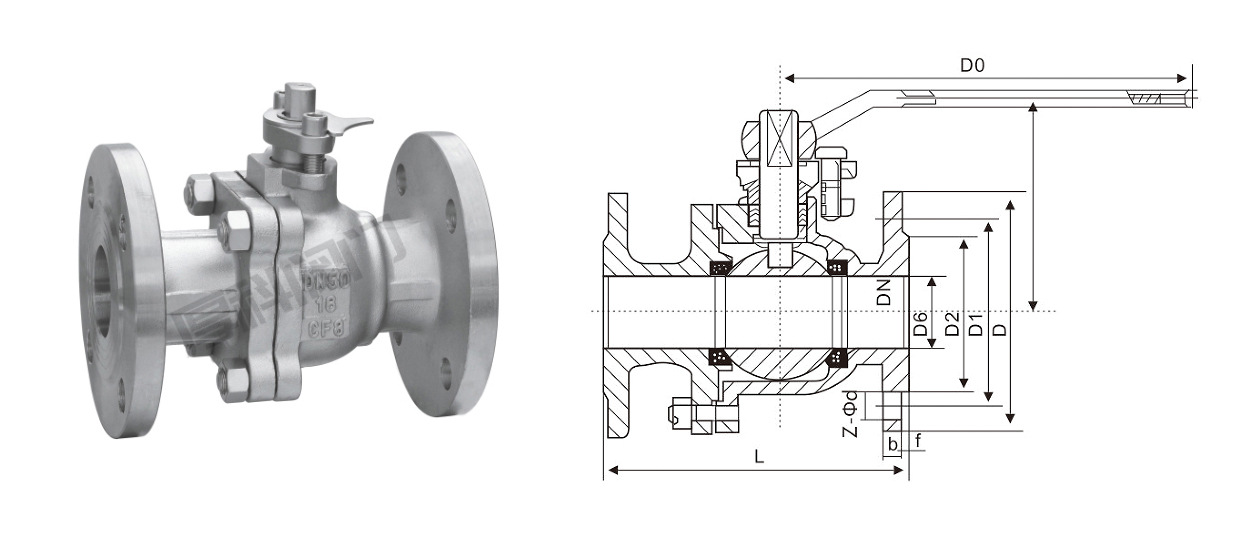

連接尺寸 Conncetion Dimension
