- 口徑:DN15~100mm
- 全通徑設計、響應迅速、密封性好
- 密封數控精車、扭矩大小均衡、使用壽命長
- 下沉式壓蓋設計 預緊閥桿處密封更便捷
- 防火防靜電結構,符合API607、GB/T6899等標準規范
- 可適用纖維和微小顆粒的懸濁液及粘性介質
產品概述 Overview
Q71對夾球閥結構:由閥體,閥蓋結合球芯組裝而成,球芯利用閥桿連接,軸旋轉90度可實現開啟關閉作用。主要用于管道開關,緊急切斷,也可以設計球芯V型開口達到流量調節功能。
結構特點 Structural Characteristics
A、扭矩輕:彈性閥座與球芯彈性接觸密封比壓可控,為球體轉動時提供彈性避讓,運行扭矩均勻無卡阻,手感潤滑,開啟無抱死。閥座切邊避免高壓差狀態下球口會不嵌入閥座。
B、閥座密封性能強,彈性閥座的預密封,在閥門關閉后上游閥座在介質的壓力下形成有用的自密封效果。
C、閥座壽命長,彈性閥座的預壓縮行程長,磨損補償量大,同時有上游密封和下游支撐的形式,使得閉合開始到密封前這段行程,密封而不受介質壓力,只有在閉合瞬間形成密封時,閥座密封面的壓強上升,從而實現密封耐久性。
D、閥座切邊與包裹限冷流結構:閥座切邊有用利用球體與閥座非支撐面積,閥座襯環包裹防止冷流塌陷,從而實現承高壓。
E、閥桿下凸設計防飛出同時還能防止閥桿泄漏。
F、防止靜電設計保證了 球芯閥桿和閥體之間的電流向外引導,有用避免因靜電引發的全安事故。
G、閥桿上的O型圈有良好的自密封作用,對閥腔內介質起了有用和密封作用。
H、閥桿填料V型設計,桿閥填料壓環平面密封進行精密加工組裝達到無泄漏效果。
I、碟簧補償設計,以適應在密封填料環磨損情況下自動彈性補償效果從而減少泄漏。
J、全流量設計,保證介質在閥門中快速流動從而節省時間, 結能等特點。
性能規范 Performance Specifications
公稱通徑 | DN15-DN250、1/2"-4" |
公稱壓力 | PN1.6、2.5、4.0、6.4 MP |
殼體強度試驗壓力 | PN2.4 、3.8 、6.0 、9.6 MP |
低壓氣密試驗壓力 | 0.8MP |
適用介質 | 水、油、氣、硝酸類、醋酸類 |
設計及制造標準 | NSI B16.34、GB/T-12224-2015 |
試驗標準 | PI598、GB/T13927-2008、EN12516-3 |
螺紋標準 | G、BSP、BSPT、DIN259 、DIN2999、ISO228 、NPT 、PT 、ISO7/1 |
零件材料 Part Material
NO. | 零件名稱 | 材質 | 數量 |
1 | 閥體 | WCB/CF8/CF8M | 1 |
2 | 閥蓋 | WCB/CF8/CF8M | 1 |
3 | 閥座 | PTFE/RPTFE | 2 |
4 | 球體 | SS304/SS316 | 1 |
5 | 密封圈 | PTFE/RPTFE | 1 |
6 | 閥桿密封圈 | PTFE/RPTFE | 1 |
7 | 閥桿 | SS304/SS316 | 1 |
8 | 手柄 | S201/S304 | 1 |
9 | 手柄套 | PVC | 1 |
其他特殊材質或特殊溫度可根據客戶要求設計選型
連接尺寸 Conncetion Dimension

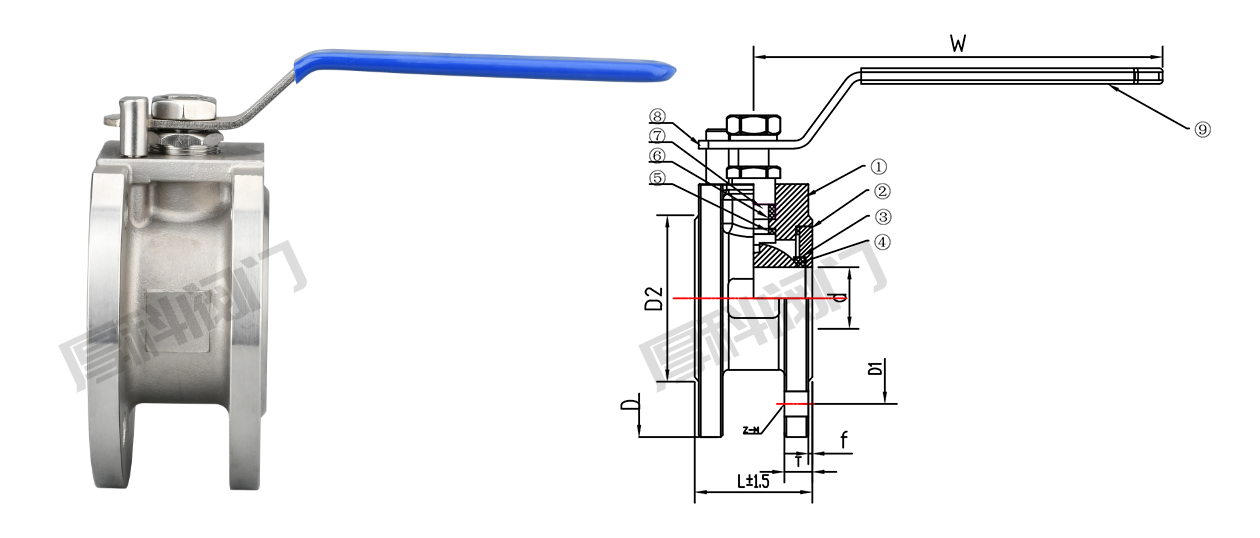

DN | d | D | D1 | D2 | T | f | L±1.5 | Z-M |
15 | 15 | \ | \ | \ | \ | \ | \ | \ |
20 | 20 | \ | \ | \ | \ | \ | \ | \ |
25 | 25 | 110 | 84 | 65 | 11 | 3 | 43 | 4*M14 |
32 | 32 | 132 | 100 | 85 | 14 | 3 | 60 | 4*M16 |
40 | 38 | 142 | 110 | 78 | 15 | 3 | 60 | 4*M16 |
50 | 49 | 156 | 126 | 98 | 16 | 3 | 72 | 4*M16 |
65 | 64 | 177 | 145 | 118 | 16 | 3 | 94 | 8*M16 |
80 | 80 | 192 | 160 | 142 | 16 | 3 | 115 | 8*M16 |
100 | 95 | 212 | 180 | 165 | 20 | 3 | 136 | 8*M16 |
